海外新技術連載 (一) 雷達衛星成像技術與傳統聽
作者：admin發布時間：2019-10-16 12:31:51
在過去數年中，美國水務部門在供水物理漏失控制方面取得了很大成就，尤其是在新技術的嘗試和應用方面。本連載將詳述阿肯色州自來水公司如何采用了一種創新的長波雷達成像技術來發現潛在的漏點位置。
將供水的漏失率（NRW）保持在足夠低的水平是自來水公司的一個基本目標。管理層對于能夠解決管網漏損的既往成功實踐經驗、先進的探漏設備以及創新性的解決方案，都會分外關注。現在，衛星影像技術提供了一種全新的探漏解決方案。雖然它依賴于一些具體應用場景中的實際因素，這些因素需要在應用衛星影像技術前加以充分地評估，但依然為美國自來水公司在降低漏損率上帶來了不小的變化。
位于小石城的中阿肯色水務公司（CAW）就發現衛星影像技術如果與已有的探漏經驗結合，在定位供水漏點位置方面很有用處。CAW計劃將進一步強化管網漏水的預判能力，并對一些私屬用地的地下管線建設新的地理信息系統。
CAW與2017年下半年開始與以色列衛星探漏公司Utilis開始合作。該公司在全世界已經擁有100多個應用案例。CAW是Utilis在美國的第六個采用衛星探漏技術的客戶。到2018年底Utilis在美國的客戶已經增長到了52個。
雷達衛星探漏：一種發現早期供水管網物理漏失的新方法
2017年12月，Utilis公司在獲得衛星影像兩周后向CAW提交了一份檢測報告。這份報告在747英里（約1202公里）的供水管道中建議了156個疑似漏水區域。當然CAW所管理的供水管道超過了2500英里（4023公里），此次衛星影像技術的應用只是CAW供水管道中的一部分。
CAW工作人員基于這份報告，采用了傳統的聽音探漏設備檢查了每個可能的區域。他們發現37.18%（58個區域）確實存在真實漏點（圖一），另有87處沒有發現漏水，還有11處無法確認是否有漏水現象（需要進一步檢測確認）。

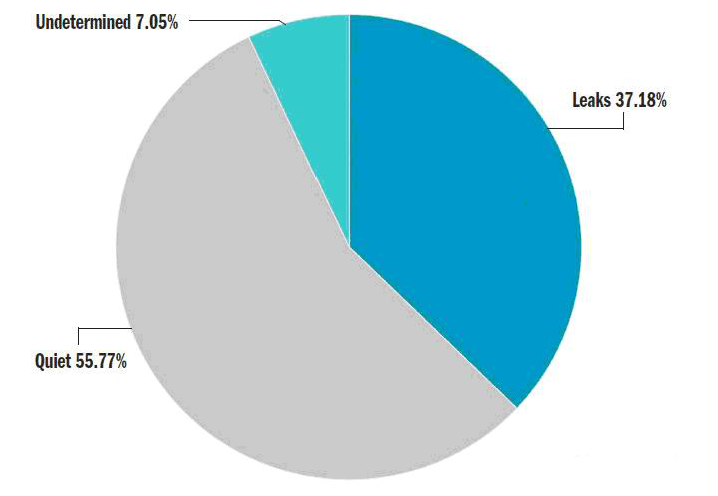

圖一 衛星技術探測出的疑似漏水范圍占比
“雖然成功率只有40%左右，但衛星探漏技術依舊在管網暗漏檢測方面給我們指引了正確的方向。”CAW負責管道部門的總監Blake Weindorf說。“我們采用這項技術并不是要去發現大的管道破裂事故以及大規模的漏水現象，而是幫助我們去提前發現它們。在以往，我們只是被動地等待供水漏失率超過8%-9%，然后才去尋找泄漏點。”
在使用衛星影像探漏技術之前，CAW的探漏部門通常會根據客戶的反饋（明漏或者供水壓力不夠）或者管道部門的建議（哪里可能有漏水）進行漏水調查。而在2018年由于采用了衛星探漏技術，12個月平均的供水漏失率從2017年的14%高點，下降了超過6%，在2018年12月的漏失率為7.5%。

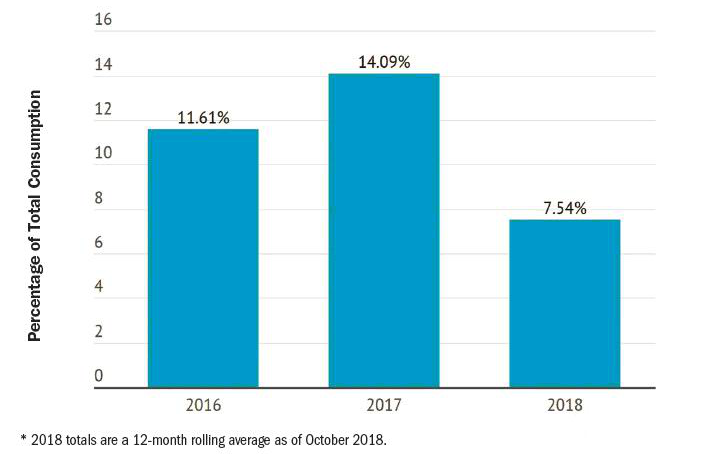

圖二 水司漏失率的變化
采用衛星影像技術是CAW全部探漏工作中的一個環節。在完成此次衛星成像探漏項目之后，CAW的探漏部門又沿著主干道去檢查管線，特別關注了下水井的清水水流現象，通常這會發現幾個街區之外的一個漏點。

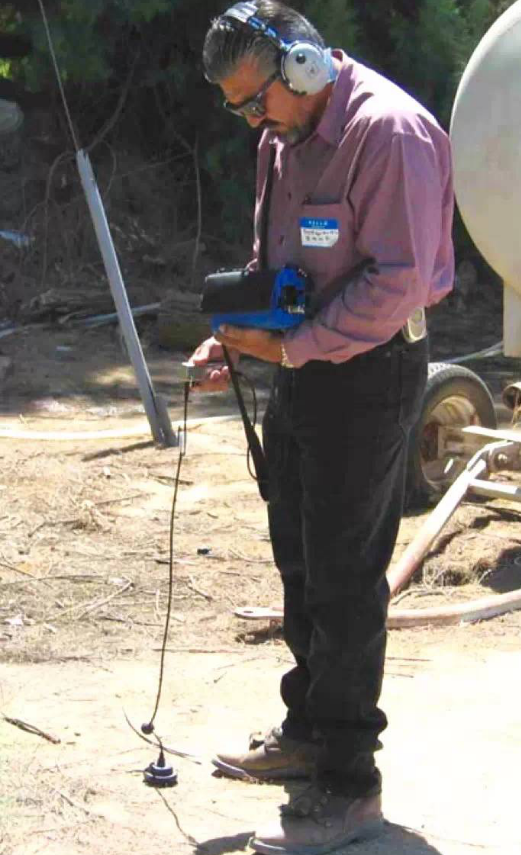

圖三 現場聽音定漏
